Adição de Catalisadores em Reatores de Fluxo Contínuo da Parr Kit de Ferramentas

A Parr criou o Catalyst Loading Toolkit para facilitar o carregamento de catalisadores nos reatores tubulares e ajustar com facilidade a localização e o comprimento do empacotamento do catalisador.

Carregar ou remover um leito fixo (também conhecido como leito compactado) de sólidos granulados, como catalisador em pó no interior de um reator tubular estreito e longo em profundidade pode ser um desafio.

Os Poços termométricos com Termopares são um acessório padrão nos reatores tubulares da Parr e fornecem informações valiosas sobre a temperatura dentro do leito do catalisador. No entanto, esse recurso complica ainda mais a tarefa de carregar o catalisador enquanto se mantém o termopar ou poço termométrico radialmente centrado, especialmente quando o termopar se estende apenas parcialmente através do reator tubular. Um poço termométrico centralizado é importante não apenas para a precisão das medições de temperatura, mas também para evitar a má distribuição do fluxo radial (por exemplo, a canalização). Um poço termométrico descentralizado pode impedir a densificação adequada do leito em um lado ou piorar a não uniformidade da temperatura no lado do termopar com a lacuna mais ampla no caso de reações mais energéticas. No pior dos casos, o poço termométrico ou termopar pode até tocar a lateral do reator, alterando significativamente a precisão da medição da temperatura. O Catalyst Loading Toolkit de Parr resolve este problema, permitindo ao usuário manter o termopar/poço termométrico no centro do tubo do reator enquanto você insere qualquer combinação de carretéis de suporte, lã de quartzo e pó de catalisador.

Os carretéis de suporte de catalisadores da Parr são rosqueados sobre o poço termométrico e mantêm o termopar centralizado enquanto permitem a passagem do fluido e também que o usuário forneça suporte em uma localização axial consistente para lã de quartzo ou outra gaxeta que suporte uma camada de catalisador ou pó inerte. A haste de empacotamento da Parr permite que a lã de quartzo ou outro material de suporte poroso adequado seja empacotado no anel em qualquer localização axial dentro do reator tubular, com a profundidade de empacotamento facilmente legível na escala gravada na lateral da haste de empacotamento. Quando esses plugues de lã de quartzo precisam ser removidos, a ferramenta Saca-rolhas permite ao usuário enganchar facilmente esses plugues de lã de quartzo e puxá-los sem remover o termopar. O funil de pó de sólidos da Parr pode ser usado junto com a ferramenta de centralização do termopar para manter o poço termométrico ou termopar centralizado enquanto adiciona o pó. O funil é projetado com um acabamento liso e um ângulo acentuado para garantir que o pó flua suave e completamente para dentro do reator.

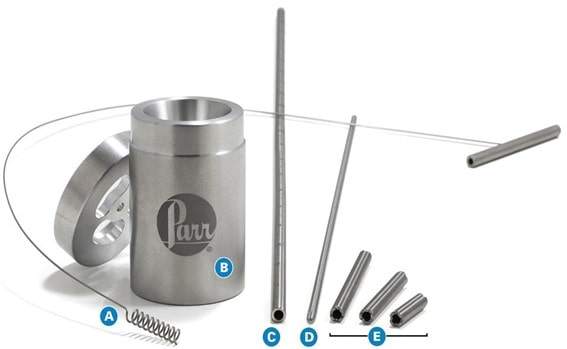

Catalyst Loading Toolkit:

1. Corkscrew tool
2. Funnel to hold thermocouple centered
3. Packing rod
4. Thermocouple centering tool
5. Spool pieces

Se você está adquirindo um novo Reator de Fluxo (Tubular) da Parr ou se já possui um e quer economizar tempo, reduzir a frustração e melhorar a precisão do seu experimento, entre em contato conosco para solicitar seu Catalyst Loading Toolkit hoje mesmo!

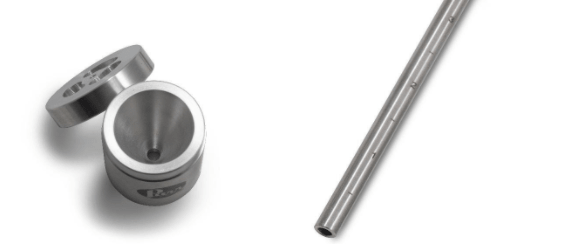

                Solids Loading Toolkit Funnel                 Packing Rod showing lasered measurement etchings
