Controlador PID de Temperatura para Reatores Não-Agitados

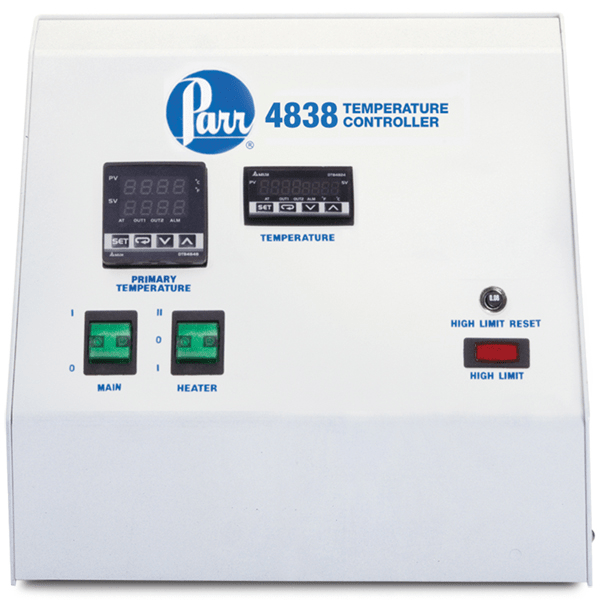

O Controlador para Reatores 4838 da Parr Instrument foi projetado para controlar a temperatura nos vasos de pressão ou reatores não-agitados.

O controlador possui o mesmo Módulo de Controle de Temperatura Primário usado no Controlador 4848 e fornece recursos de controle e comunicação idênticos. Possui um interruptor de aquecimento alto/baixo, bem como um relé de bloqueio e reset para proteção contra superaquecimento.

• Programação PID com capacidade de ajuste automático para controle preciso da temperatura;
• Programação de rampa e patamar;
• Chave do aquecedor de alta ou baixa potência;
• Relé de bloqueio e reset para proteção contra superaquecimento.

O controlador do reator 4838 têm um microprocessador que fornece o Controle PID com parâmetros ajustáveis. A interface de controle de temperatura é chamada de Temperatura Primária.

Para facilitar a inicialização os parâmetros para aquecimento e resfriamento são pré programados na fábrica.

Duas linhas de informação, chamadas de PV e SV, são mostrados no visor durante as operações normais. A linha superior (PV) mostra a temperatura real lida pelo termopar de controle. A linha abaixo (SV) mostra o set point. Quando o controlador estiver aquecendo, a indicação Out1 acenderá ou piscará. Quando uma condição de alarme ocorre, a indicação luminosa ALM irá acender e desarmar o aquecimento cortando a energia do aquecedor.

Este módulo fornece uma leitura digital para monitorar continuamente a pressão dentro do reator, além de um recurso de segurança de backup que irá cortar a energia para o aquecedor se o limite programado for atingido.

Este módulo fornece uma leitura digital para monitorar continuamente a pressão dentro do reator, além de um recurso de segurança de backup que irá cortar a energia para o aquecedor se o limite programado for atingido.
