Câmera de Raio X – Wide PI X 5X5 Curvo

Câmera Raio X

Wide PI X5X5 Curvo

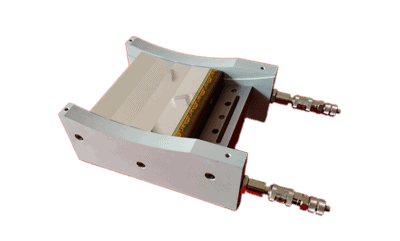

Wide PI X5X5 Curved é uma câmera de imagem de grande área com uma superfície curva continuamente sensível. A curvatura da câmera de 15 cm foi otimizada para a aplicação de imagens de pequenos animais. Cada bloco Timepix consiste em um sensor de silício sem bordas. A tecnologia de sensor sem borda permite colocar todos os ladrilhos firmemente juntos de todos os lados. Assim, toda a área de imagem da câmera é totalmente sensível à radiação – não há lacunas entre os ladrilhos da imagem

Descrição

Principais

funções

O mínimo detectável é normalmente 5 keV no caso de fótons de raios-X. A resolução espacial intrínseca da câmera é definida pelo tamanho do pixel, que é de 55 µm. Os pixels situados na borda dos blocos são 2,5 vezes maiores em uma direção. Os pixels do canto dos blocos são 2,5 vezes maiores em ambas as direções.
A câmera é conectada ao computador de controle via cabo USB 2.0 com tempo de leitura de 0,65 segundos por quadro. A estabilização térmica da câmera depende do ambiente fornecido por um sistema de resfriamento de água ativo com resfriador. O consumo de energia é de 25 W.

Tire suas dúvidas ou

Solicite sua cotação aqui

Informação adicional

Material do sensor

Silício

Espessura do sensor

300 μm e 500 μm

Área Sensível

71 mm x 57 mm

Número de pixels

1280 x 1280

Pitch de pixel

55 μm

Resolução

9 lp / mm

Resolução de energia

0,8 keV (THL) e 2 keV (ToT)

Resolução da etapa de limiar

0,1 keV

Energia mínima detectável

5 keV para raios-X

Chip de leitura

Timepix

Modo de operação de pixel

Contagem, tempo acima do limite, tempo de chegada

Conectividade

USB 2.0

Peso

1,5 kg

Dimensões

233 mm x 120 mm x 40 mm (C x L x A)

Programas

Pixet PRO
