Câmera de Raio X – Modular de Alta Velocidade – Adva PI X

Câmera Modular

de Alta Velocidade – Adva PI X

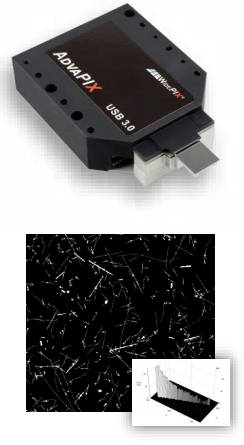

Adva PI XO detector de imagem é projetado com ênfase na taxa de quadros rápida, que vai até 1700 quadros / s. O módulo da câmera contém um único chip Timepix que pode ser conectado a um computador com interface USB3.0. A alta taxa de quadros sustentável o torna ideal para imagens de raios-X de processos dinâmicos, para imagens de raios-X espectrais ou detecção de íons. Algoritmos de processamento de dados avançados permitem a detecção de íons com super-resolução espacial de até 200 nm.

Categorias: ,

Descrição

Principais

funções

Adva PI Xpode ser usado em uma variedade de aplicações, como radiografia rápida (raios X, nêutrons, íons), imagens espectroscópicas (cada pixel registra o espectro de energia), rastreamento de partículas ou imagens de tempo de vôo. O tipo e a espessura do sensor podem ser personalizados e os sensores também podem ser adaptados para geração de imagens de nêutrons por deposição de uma camada conversora (6LiF). A resolução espacial, em algumas aplicações (nêutrons térmicos), pode atingir unidades de mícrons ou até mesmo nível submicrométrico (íons).

Tire suas dúvidas ou

Solicite sua cotação aqui

Informação adicional

Material do sensor

Si ou CdTe

Espessura do sensor

100 μm, 300 μm e 500 μm para Si; 1 mm para CdTe

Área Sensível

14 mm x 14 mm

Número de pixels

256 x 256

Pitch de pixel

55 μm

Resolução

9 lp / mm

Velocidade de leitura

1700 frames / s

Velocidade de contagem de fótons

Até 3 x 10 6 fótons / s / pixel

Resolução da etapa de limiar

0,1 keV

Resolução de energia

0,8 keV (THL) e 2 keV (ToT)

Energia mínima detectável

5 keV para raios-X

Chip de leitura

Timepix

Modo de operação de pixel

Contagem, tempo acima do limite, tempo de chegada

Conectividade

USB 3.0

Peso

503 g

Dimensões

125 mm x 79 mm x 25,5 mm (C x L x A)

Programas

Pixet PRO
